- TSR-Series AVR은 불규칙한 상용전원이나 부하(Load)기기의 순간 과도 현상으로 전압이 정상허용 범위에서 벗어났을 때 Digital I.C를 이용 검출하여 Trans의 TAB을 무접점 반도체(Triac)로 제어시켜 부하(Load)기기에 항상 양질의 정전압 전원을 공급합니다.
- "ISO 9001" 품질 경영시스템 인증 업체의 안정된 품질 수준
- 제 1 금융권인 "신한은행" 전국 전 지점에 설치 검증된 신뢰성
- 전 품목 안전인증(형식승인) 취득으로 안정성 확보
- 무접점 반도체 제어 방식으로 기존 AVR보다 성능이 월등히 우수
용도
- 컴퓨터 전원
- 공장 F.A용
- 통신 데이터 기기용
- C.T 등 의료장비용
- 방송기기용
- 광학기기용
- 연구실, 실험실용
- NC등 기계용
- 사진, 제판, 인쇄기용
- STSTEM제어용
특징
- 소형, 경량으로 운반설치 용이
- 높은 효율
- 정확한 출력전압
- 빠른 응답속도
- 깨끗한 파형
|

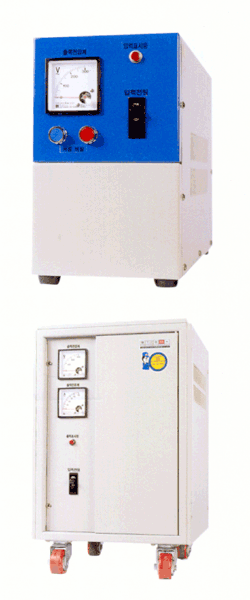

TSR 1000 Series |
입력 : 1ø -> 출력 : 1ø |
|
|||||||||
|
용량(KVA) |
1 |
2 |
3 |
5 |
7.5 |
10 |
15 |
20 |
25 |
||
|
일반적사항 |
냉각방식 |
자연공냉식 |
|||||||||
|
사용정격 |
100% 연속사용 |
||||||||||
|
제어소자 |
TRIAC |
||||||||||
|
입력전압 |
상수 |
1상 2선식(구매시 지정) |
|||||||||
|
정격전압 |
110V, 220V, (구매시 지정) |
||||||||||
|
전압변동범위 |
+/- 15% |
||||||||||
|
정격주파수 |
50/60Hz +/- 5% |
||||||||||
|
출력전압 |
상수 |
1상 2선식, 1상 3선식(구매시 지정) |
|||||||||
|
정격전압 |
110V, 220V, 110V/220V(겸용) (구매시지정) |
||||||||||
|
정격주파수 |
50/60Hz +/- 0.5% |
||||||||||
|
전압안정도 |
+/- 2%이내 |
||||||||||
|
과도전압변동 |
+/- 5%이내 |
||||||||||
|
과도전압응답속도 |
40ms이내(+/- 2% 이내로 복귀시)(50%~100%부하급변시) |
||||||||||
|
출력전압가변 |
+/- 5%이상 |
||||||||||
|
파형왜율 |
3%이상 |
||||||||||
|
과부하내량 |
정격의 120%에서 10분간 이상 없음 |
||||||||||
|
소음 |
40dB이하 |
||||||||||
|
종합효율 |
90% 이상 |
||||||||||
|
절연특성 |
절연전압 |
AC 1500V 60Hv로 1분간 인가 |
|||||||||
|
절연저항 |
DC 500V Megger로 측정시 5㏁이상 |
||||||||||
|
온도특성 |
변압기류 |
125 DEG이하 |
|||||||||
|
기타 |
80 DEG이하 |
||||||||||
|
외함 |
도장색상 |
5Y 7/1 |
|||||||||
|

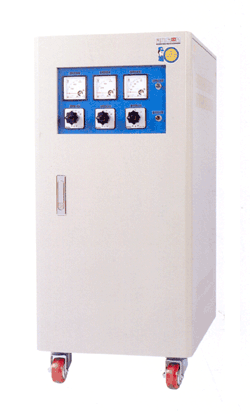

TSR 3000 Series |
입력 : 3ø -> 출력 : 3ø |
|
|||||||||
|
용량(KVA) |
10 |
20 |
30 |
40 |
50 |
75 |
100 |
150 |
200 |
||
|
일반적사항 |
냉각방식 |
자연공냉식 |
강제풍냉식 |
||||||||
|
사용정격 |
100% 연속사용 |
||||||||||
|
제어소자 |
TRIAC |
||||||||||
|
입력전압 |
상수 |
3상 3선식, 3상 4선식(구매시 지정) |
|||||||||
|
정격전압 |
200V, 208V, 220V, 380V, 440V, 480V, 208V/120V, |
||||||||||
|
전압변동범위 |
+/- 15% |
||||||||||
|
정격주파수 |
50/60Hz +/- 5% |
||||||||||
|
출력전압 |
상수 |
3상 3선식, 3상 4선식(구매시 지정) |
|||||||||
|
정격전압 |
110V, 208V, 220V, 380V, 440V, 480V, 208V/120V, |
||||||||||
|
정격주파수 |
50/60Hz +/- 0.5% |
||||||||||
|
전압안정도 |
+/- 2%이내 |
||||||||||
|
과도전압변동 |
+/- 5%이내 |
||||||||||
|
과도전압응답속도 |
48ms이내(+/- 2% 이내로 복귀시)(50%~100%부하급변시) |
||||||||||
|
출력전압가변 |
+/- 5%이상 |
||||||||||
|
파형왜율 |
3%이상 |
||||||||||
|
과부하내량 |
정격의 120%에서 10분간 이상 없음 |
||||||||||
|
소음 |
40dB이하 |
55dB이하 |
|||||||||
|
종합효율 |
90% 이상 |
||||||||||
|
절연특성 |
절연전압 |
AC 1500V 60Hv로 1분간 인가 |
|||||||||
|
절연저항 |
DC 500V Megger로 측정시 5㏁이상 |
||||||||||
|
온도특성 |
변압기류 |
125 DEG이하 |
|||||||||
|
기타 |
80 DEG이하 |
||||||||||
|
외함 |
도장색상 |
5Y 7/1 |
|||||||||
|
-TSR 1000 |
|
-TSR 3000 |
||||||||
|
용량 |
Dimension |
Weight |
|
용량 |
Dimension |
Weight |
||||
|
Width |
Depth |
Hight |
|
Width |
Depth |
Hight |
||||
|
1 |
190 |
450 |
320 |
26 |
|
10 |
460 |
620 |
1,000 |
150 |
|
2 |
190 |
450 |
320 |
34 |
|
20 |
460 |
620 |
1,000 |
200 |
|
3 |
330 |
400 |
525 |
52 |
|
30 |
530 |
650 |
1,120 |
265 |
|
5 |
330 |
400 |
525 |
63 |
|
40 |
530 |
650 |
1,120 |
330 |
|
7.5 |
380 |
400 |
590 |
83 |
|
50 |
690 |
850 |
1,440 |
470 |
|
10 |
380 |
400 |
590 |
108 |
|
75 |
690 |
850 |
1,440 |
530 |
|
15 |
420 |
460 |
640 |
131 |
|
100 |
850 |
880 |
1,530 |
640 |
|
20 |
490 |
600 |
820 |
155 |
|
150 |
850 |
1,300 |
1,800 |
950 |
|
25 |
480 |
600 |
820 |
165 |
|
200 |
1,000 |
1,500 |
1,900 |
1,200 |
