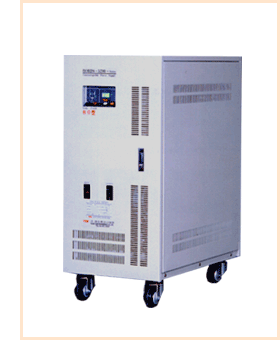

- 영신 BORIS 5200 Series는 최신 차세대 반도체인 IGBT(Insulated Gate Bipolar Transistor)소자를 이용 스위칭 주파수 방식을 20KHz이상으로 채택하여 소형 및 경량이며 소음이 없어 조용한 사무실에 설치하기에 이상적입니다.
- IGBT, PWM ON-Line 제어방식
- 상시 인버터 동작(완벽한 무정전)
- 스위칭 주파수 20KHz(완전무소음)
- 소형경량컴팩트함(사무실내 설치용이하며 설치장소 협소로 설치면적
비용절감) - Static Bypass Switch 내장(동기절체스위치)
- UPS 반영구적인 수명연장(과부하시 상용전원으로 과부하 해제시 UPS로
자동절체 기능됨)
- 출력단락시 상용전원으로 절체되면서 회로차단 기능이 됨 - EMI 방지 FILTER 입출력 내장
- 전자파장해, 서지전압, 임펄스전압, Battery 전원과 입력 전원의 Noise
제거
- 디지털 메타 디스플레이 6가지 기능 내장
- 입력전압, 입력전류, 출력전압, 출력전류, 출력주파수, Battery 전압 - 충전부가 이중내장
- 과충전방지, 과방전방지(과방전시 UPS자동 OFF), 균등 부동자동충전
(사용자 조작할 필요 없음)
|
형 |
품명 |
UPS BORIS-5200 Series |
|||||||||||
|
모델 No. YSE- |
200B |
300B |
500B |
750B |
10KB |
15KB |
20KB |
30KB |
50KB |
75KB |
100KB |
||
|
용량(KVA) |
2 |
3 |
5 |
7.5 |
10 |
15 |
20 |
30 |
50 |
75 |
100 |
||
|
표준외형규격 mm |
290x570x780 |
400x750x900 |
560x750x1000 |
750x |
800x |
1000x850x |
|||||||
|
일 |
냉각방식 |
온도감지 강제 풍냉식 |
강제 풍냉식 |
||||||||||
|
사용정격 |
100%연속 |
||||||||||||
|
정류및충전부 |
제어방식 |
고속스위칭방식 |
위상제어방식 |
||||||||||
|
사용소자 |
DIODE & MOSFET |
SCR 혼합브릿지 방식 |
|||||||||||
|
인버터 제어방식 |
20KHz의 고주파 정현파 PWM방식(IGBT 소자에 의한 ON-LINE 방식) |
||||||||||||
|
ST/SW 절체방식 |
무순단 동기절체 |
||||||||||||
|
변압기 절연계급 |
H종 |
||||||||||||
|
입 |
상 수 |
1상 2선식 |
1상 2선식, 3상 3선식, 3상 4선식 |
||||||||||
|
정격전압 |
110V, 220V 겸용 |
110V, 220V, 380V, 440V (선택사양) |
|||||||||||
|
전압변동범위 |
+/- 10%, +/-15% (선택사양), +/-20% 이상 (주문사양) |
||||||||||||
|
정격주파수 |
50Hz, 60Hz +/-5%(->선택사양) |
||||||||||||
|
출 |
상 수 |
1상 2선식 |
1상 2선식, 1상 3선식(->선택사양) |
||||||||||
|
정격전압 |
110V, 115V, 120V, 200V, 208V, 220V, 110/220V, 115/230V, 208/120V (선택사양) |
||||||||||||
|
정격주파수 |
50Hz, 60Hz(+/- 0.1Hz)(선택사양) |
||||||||||||
|
전압안정도 |
입력 전압 변동시 +/-0.5%~1% 이내, 부하변동시 +/-1%~+/-2%이내 |
||||||||||||
|
과도응답속도 |
20ms 이내(+/-2%이내로 복귀시) |
||||||||||||
|
출력전압조정 |
5% 이내 |
||||||||||||
|
파형왜율 |
정격전압에서 3%이내(TOTAL) |
||||||||||||
|
과부하내량 |
125% 10분간 이상없음, 150% 이상시 자동 동기절체 |
||||||||||||
|
역 률 |
0.8LAG |
||||||||||||
|
소 음 |
45dB~50dB |
55dB |
60dB |
||||||||||
|
종합효율 |
83%이상 |
85%이상 |
88%이상 |
90%이상 |
|||||||||
|
동기 |
동기절체시간 |
1ms(1/4Hz)이내 |
|||||||||||
|
절체조건 |
인버터 비정상, 과부하, DC HIGH VOLT, 수동 SWITCH |
||||||||||||
|
축 |
정격전압 |
DC 192V |
DC 216V |
DC 240V |
|||||||||
|
규격 및 수량 |
12V 16EA |
12V 18EA |
12V 20EA |
||||||||||
|
정전사용시간 |
10분, 20분, 30분, 60분, 1시간, 2시간, 3시간, 4시간~8시간(주문에 의함) |
||||||||||||
|
별도축전지함규격mm |
W: D: H: |
||||||||||||
|
원격감시제어 |
RS-232C PORT를 이용한 원격 감시 제어(Option) |
||||||||||||
